PowerPoint dispone di una ricca libreria di grafici prevede la possibilità
di inserire in una diapositiva dei diagrammi speciali, sei per l’esattezza,
per rappresentare particolari situazioni che non richiedono necessariamente
l’elaborazione di valori numerici. Ci riferiamo, per esempio, ai diagrammi di
Venn per visualizzare sovrapposizioni di aree, a quelli obiettivo per descrivere
i passi necessari per raggiungere un target, ai diagrammi circolari per la descrizione
di un ciclo operativo, e così via. In pratica, si tratta di rappresentazioni
grafiche non quantitative il cui compito è soprattutto quello di descrivere
una situazione. Ma ecco come utilizzarli.

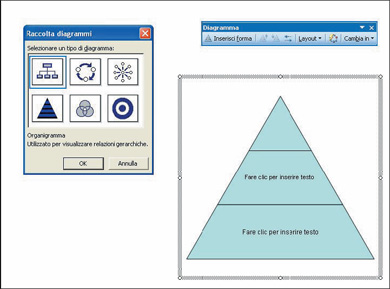

Aprire il menu Inserisci e selezionare la voce Diagramma.
Si accede così alla minigalleria che ospita le icone dei sei diagrammi disponibili.
Per inserirne uno basta fare doppio clic sulla corrispondente miniatura. Si
determina così la visualizzazione della struttura di base, che può essere opportunamente
personalizzata tramite gli strumenti ospitati nella barretta che si apre nell’area
di lavoro.
In particolare, se si fa clic sulla penultima icona della suddetta barra si
apre un box in cui è possibile selezionare il formato da assegnare alla struttura
di base. Selezionando il nuovo formato nell’elenco di quelli disponibili se
ne può vedere l’anteprima nella finestra dedicata. Scelto il formato da utilizzare
si procede alla personalizzazione del diagramma inserendo le etichette esplicative.
L’inserimento dei testi avviene facendo clic all’interno dell’elemento da etichettare.
Gli elementi in cui si articola il diagramma possono essere ulteriormente personalizzati.
Facendo doppio clic sull’elemento viene visualizzata una maschera a schede che
consente di procedere alla modifica di stili ed attributi.
