I cavi e gli attacchi

ottobre 2003 I box video esterni mettono a disposizione vari ingressi e uscite video. Di seguito illustriamo i tipi di connessione più utilizzati. VIDEO COMPOSITO E AUDIO I tre connettori RCA in figura sono i più diffusi e i più semplici da trovare sui

ottobre 2003 I box video esterni mettono a disposizione vari ingressi
e uscite video. Di seguito illustriamo i tipi di connessione più utilizzati.

VIDEO COMPOSITO E AUDIO

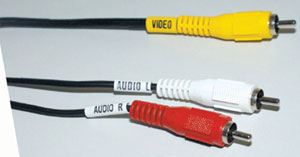

I tre connettori RCA in figura sono i più diffusi e i più semplici
da trovare sui box, ma anche sui televisori e sui videoregistratori.
I colori identificano la tipologia: giallo è il video, bianco è
l'audio sinistro e rosso è l'audio destro.

SVIDEO

Migliore in relazione alla qualità del segnale video è l'SVideo
rappresentato da un connettore Mini Din di forma tonda permette di avere un
segnale video migliore del video composito in quanto il segnale video è
scisso in due canali e mantiene quindi una qualità più alta nella
visualizzazione dell'immagine.

FIREWIRE

Anche chiamato IEEE1394 o iLink è lo standard adottato da Apple e diventato
un punto di riferimento per chi si occupa di videomontaggio. Quasi tutte le
videocamere miniDV e Digital8 hanno questa connessione. Disponibili in due versioni
a 4 pin (tipicamente sulle videocamere) a destra o a 6 (sulle schede per PC)
a sinistra.

USB

Standard per connettere periferiche quali stampanti, scanner, modem, fotocamere
digitali. Nella versione 2.0 beneficia di una velocità di trasferimento
40 volte superiore alla 1.1 (da 11 si passa a 480 Mbps). I cavi di connessione
sono uguali per entrambi gli standard.
