Come funziona il router ADSL

router adsl
Tutorial –

E’ il migliore dispositivo per collegarsi a Internet con banda larga. Permette di condividere l’accesso e risulta conforme a standard e protocolli

febbraio 2005 Con quattro milioni di utenti ADSL a fine 2004 e il
raddoppio previsto a fine 2005, l’Italia è seconda solo al Regno Unito per il
ritmo di crescita della banda larga.

Mentre è normale che le aziende si colleghino a Internet attraverso un router
ADSL, nelle abitazioni hanno avuto ampia diffusione i modem ADSL per il basso
costo e la semplicità di installazione.

D’altra parte, per condividere la connessione tra più PC (usando un solo indirizzo
IP) è necessario un router, che può essere un componente hardware
(con incorporato il modem ADSL) o una funzione software, come ad esempio la
Condivisione connessione Internet di Windows XP (in combinazione
con un modem ADSL).

Visto il basso costo e la flessibilità d’uso, consigliamo in tutti i casi l’acquisto
di un router ADSL standard (bastano 60 euro) evitando i prodotti forniti dai
gestori; aziende e forum di utenti segnalano infatti casi di alterazione del
firmware di certi router ADSL forniti da Telecom Italia, che risultano privi
di alcune funzionalità.

A cosa serve il modem ADSL? Un modem ADSL ha il compito di trasformare
il segnale ADSL in segnale digitale e viceversa
, ignorando la componente
audio telefonica (analogica).

Il segnale ADSL è il risultato di un multiplexing a divisione di frequenza,
il che significa che l’intera banda del segnale, costituita dal canale telefonico
analogico, dalla banda di upload (trasmissione) e dalla banda di download (ricezione),
è suddivisa in tanti canali o sottoportanti.

Queste occupano piccole bande di frequenza separate, che sono modulate in modo
indipendente e si sovrappongono nel segnale che viaggia sul doppino telefonico.

Di solito la banda totale è larga 1,1 MHz ed è suddivisa in
256 sottoportanti larghe circa 4,3 KHz. I sottocanali da 1 a 6 sono riservati
alle comunicazioni analogiche (telefono e fax tradizionali) e a una zona di
guardia per evitare interferenze, mentre i canali da 25 KHz in su sono dedicati
alla trasmissione dati: solitamente 32 canali per l’upload e 218 per il download.

Il potenziale di una linea ADSL è molto superiore a quello dei contratti a
“basso costo” da 640/256 Kbps; i normali modem e router ADSL per l’Europa supportano
infatti 8 Mbps in ricezione e 1 Mbps in trasmissione.

Modem e router
Un modem ADSL interfaccia da un lato la linea telefonica e dall’altro l’interfaccia
USB o Ethernet del vostro computer. Di per sé, non permette di collegare più
computer a Internet, a meno di non utilizzare appositi software o la Condivisione
connessione Internet
di Windows XP.

Quest’ultima vi permette di collegare un modem USB a un PC dotato di scheda
di rete collegata a un hub o switch, condividendo l’accesso Internet con i PC
connessi allo switch.

Questo però vi costringe a tenere un PC sempre acceso e di solito impedisce
di inserire un firewall hardware tra il modem e il PC, perché normalmente
i firewall non supportano il protocollo PPPoA
(Point to Point Protocol
over ATM) comunemente utilizzato per le connessioni ADSL.

Se avete una rete locale, composta da almeno due PC collegati tramite un piccolo
switch, la soluzione più semplice è installare un router ADSL, che incorpora
le funzioni di modem ADSL, di router e in molti casi anche di switch a quattro
porte.

Un router è un dispositivo che instrada i dati da una rete
all’altra ed è il componente di rete che ha reso possibile Internet.

Nella parola internetworking (interconnettere le reti) la
funzione “inter” è svolta dai router, che utilizzano una serie di protocolli
e gli indirizzi IP per fare in modo che i pacchetti vengano trasportati da un
computer all’altro seguendo il percorso più efficiente attraverso l’intreccio
di reti che compone Internet.Nel piccolo di casa vostra, il router ADSL interconnette
la rete del provider alla vostra rete locale.

La rete del provider, che ha carattere regionale o nazionale, è una rete geografica
o WAN (Wide Area Network), mentre la vostra rete locale è una
LAN (Local Area Network).

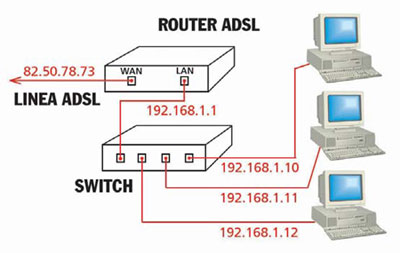

WAN e LAN sono quindi le due porte del router ADSL; la prima è una presa
RJ-11
da collegare alla presa telefonica con un doppino (lo stesso
che usavate con il modem a 56 Kbps), la seconda è una presa Ethernet
RJ-45
da collegare allo switch tramite un normale cavo di rete
UTP (doppino non schermato) di categoria 5
.

continua…
